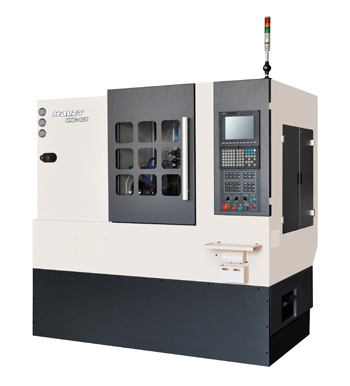

HNC-42Y多功能車銑復合中心是我公司針對國內機械加工行業精密零件，復雜零件加工難度大、工序多、效率低、質量保證率差的現狀，結合多年豐富的機床制造經驗，借鑒國內外先進的設計理念和技術成果，精心打造的一款核心產品。主要零部件均采用德國、日本、臺灣等地的優質進口原件。 加工視頻   技術參數

產品特點

★高強度、低應力的密烘鑄鐵床身能充分吸收切削震動，保證機床加工精度的穩定性。 ★先進的90度垂直床身結構，排刀方便，排屑順暢。 ★8把大功率動力刀具，5把外徑車削刀具，5把內孔鉆削刀具，可滿足復雜精密零件的復合工序加工要求。 ★一次裝夾可完成車削、銑削、鉆削、攻絲等加工。 ★C軸任意分度，四軸聯動加工。 ★模塊化組合結構，多樣化開發應用，可根據用戶需要加裝機械臂、副主軸、尾座，等輔助加工裝置。 ★超強的復合性，精密、高速與重切削的完美結合，高精準的加工利器。

多樣化刀座配置

加工視頻

探測器——管座1	探測器——管座2	探測器——管座3	探測器——管座4

技術參數

42Y技術參數 配   置 加工能力 最大回轉直徑 ￠520mm 照明設備 Ο 最大加工直徑  ￠260mm 冷卻系統 Ο 最大加工長度 200mm 高壓冷卻系統 Δ 最大過棒料直徑    ￠45mm 自動潤滑系統 Ο 主   軸 工件夾持方式 CL-A5前推式筒夾/6´卡盤 油霧分離系統 Δ 主軸轉速范圍     50-5000rpm 工具及工具箱 Ο 主軸端部規格 A2-5 操作說明書 Ο 快進速度 X軸快移速度     20m/min 使用說明書 Ο Z軸快移速度     20m/min 維修手冊          Ο Y軸快移速度      22m/min 彈簧夾頭 氣動方式 \ 行   程 X軸移動量 230mm 液壓方式  \ Z軸移動量 300mm 液壓筒夾 Ο Y軸移動量       440mm 卡盤 Δ 刀具配置 配置形式  軸向/徑向 刀架簡易拔料器系統  Δ 配置數量     軸向4把，徑向4把 腳踏開關 Ο 驅動功率 1.8KW 程序控制吹氣功能  Δ 夾持規格      ER25UM(ER20A) C軸 Ο 最大轉速         Max4500rpm 精密C軸分度 \ 電   機 主軸電機 5.5/7.5KW 動力頭 Ο 進給電機 1.8-1.3KW 動力頭攻絲功能 Δ 其   他 刀架形式 垂直排刀 液壓站 Ο 刀方規格 20*20 電器箱溫度調節器 Ο 最大容刀數量 16把/18把 自動開閉門 Δ 冷卻馬達 0.55KW 接料傳輸機構 Δ 電器容量 15KVA 上下料系統 Δ 機床尺寸(長x寬x高) 2250x1680x2315mm  工業機器手臂系統 Δ 主軸中心高度 ≈1155mm 多棒材送料機 Δ 機床重量 ≈3300kg 排屑器 Δ   數控系統：○FANUC   ●SYNTEC   ○KNDΟ標配附件  Δ選配附件  \無 ●標配      Ο選配 發布:2015/4/7 11:39:09 點擊:13739
